管線探測儀，也稱為地下管線探測器或地下管線定位器，比如英國雷迪RD8200管線探測儀是一種專用的電子設備，主要用于尋找、定位和測量地下隱藏的管線，如供水管道、排水管道、電力電纜、通信電纜、燃氣管道等。這些儀器主要依賴電磁感應、磁通響應或聲波反射等原理來工作。

具體來說，管線探測儀通常包括以下幾個關鍵組件和功能：

1. 發射器（Transmitter）：發送電磁信號，可以是高頻或低頻，根據管線材質和地下環境選擇適當?shù)念l率以減少干擾。

2. 接收器（Receiver）：接收由地下管線反射或傳導回來的信號，根據信號強度和時間延遲確定管線的位置、走向和深度。

3. 顯示屏和指示系統：顯示探測結果，可能包括地圖或數字讀數，通常有箭頭指示管線的方向和位置。

4. 數據記錄和處理：存儲測量數據，有的還能進行初步的數據分析，如估算管線的防腐層狀況或腐蝕程度。

5. 多種探測模式：可能包括感應法（常用于金屬管線）、夾鉗法（用于非金屬管線）和直接法（測量管線的電阻或電導率）。

6. 精度和可靠性：高級的管線探測儀通常具有較高的定位精度，能夠在復雜的地下環境中準確地找到管線。

管線探測儀在公用事業、建設施工、維護檢修、災害應對等領域廣泛應用，幫助工作人員快速、安全地識別和保護地下設施，避免挖掘作業中的潛在風險。

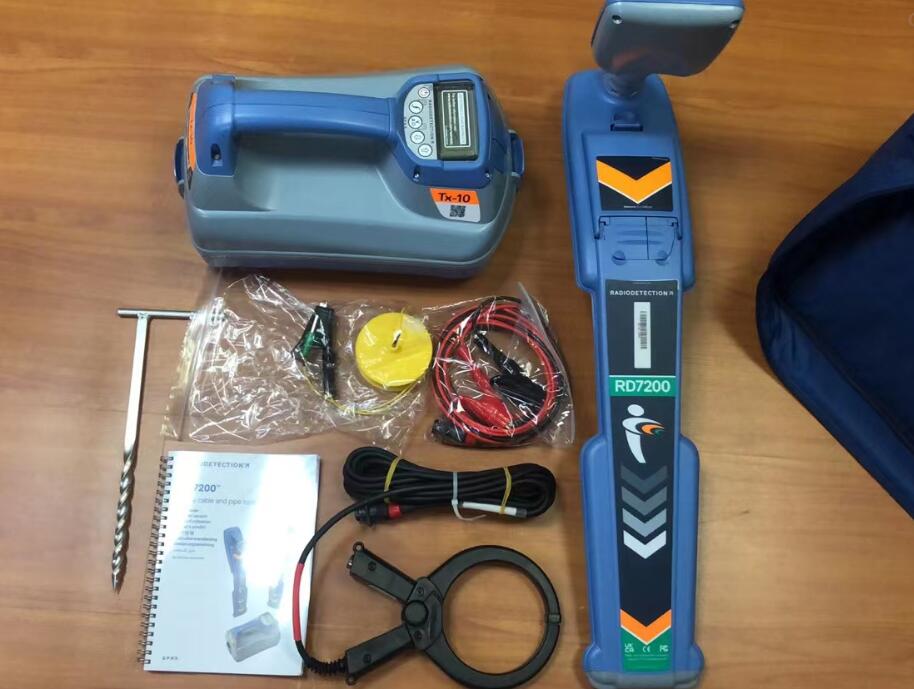

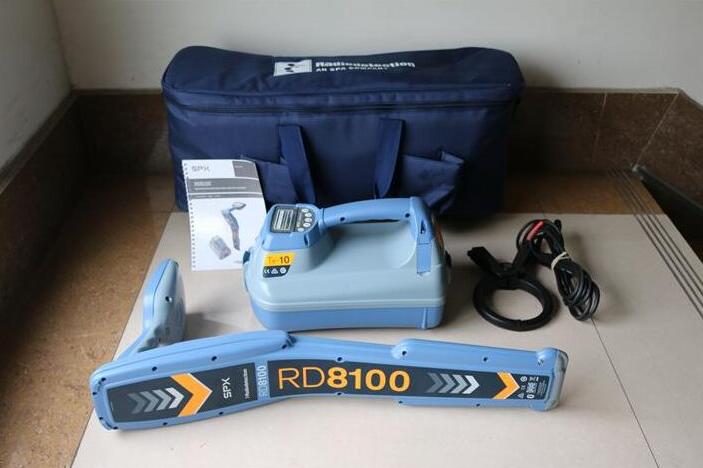

管線探測儀的主要組成部分包括：

1. **發射機**：

- **發射線圈**：負責產生特定頻率的電磁信號，通常可調整頻率和輸出功率。

- **電源單元**：提供發射所需的電力，可能是電池供電或外部電源連接。

- **控制面板**：包含開關、模式選擇按鈕、輸出調節旋鈕等，用于設置激發模式和參數。

2. **接收機**：

- **接收線圈**：用于捕捉由地下管線反射或傳導回來的電磁信號。

- **信號處理器**：解碼和分析接收的信號，計算管線的位置、深度和方向。

- **顯示屏**：顯示測量結果，如坐標、深度、信號強度等。

- **存儲單元**：儲存測量數據，方便后期分析或報告生成。

3. **傳感器和附件**：

- 可能包括夾鉗、感應器等附件，根據探測目標的不同選擇不同的激發和接收方法。

- 有時還有溫度、濕度或土壤電阻率測量功能，以輔助判斷管線狀況。

4. **接口和連接**：

- 無線通信模塊，用于與地面設備或移動設備連接，傳輸數據或遠程控制。

- 帶有耳機或揚聲器的音頻輸出，用于聽取接收信號的音頻反饋。

5. **外殼和攜帶設計**：

- 結構堅固耐用，設計便攜，適合野外作業環境。

這些組件共同協作，使得管線探測儀能夠有效地在地下環境中搜索和定位目標管線。
