徠卡Rugby620激光掃平儀在建筑施工中的應用
項目概述:
徠卡Rugby620激光掃平儀是一款實用、易用的建筑測量工具,配合激光接收器使用,能夠提供專業、簡單的調平解決方案,可應用于場地整平、混凝土澆筑、水泥攤鋪等工作現場,某建筑施工項目采用了徠卡Rugby620激光掃平儀進行作業,這里我們分享該項目的應用情況,包括:場地整平、平整度檢測、室內水泥攤鋪。

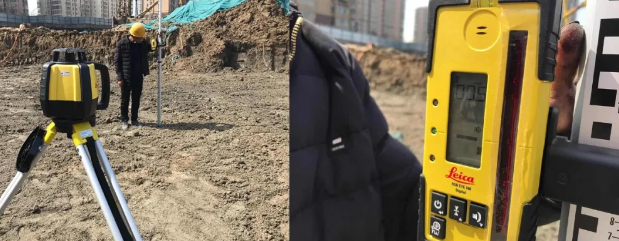

工作現場
傳統方法不足之處:
人力物力消耗較大,場地整平和水泥攤鋪中需多人配合。
在精度要求較高的水泥攤鋪的應用中,傳統方法無法保證精度。
徠卡解決方案:
徠卡Rugby620激光掃平儀調平解決方案,具有以下優勢:
激光性能更強,工作距離更遠。
可進行坡度調節,應用更多。
IP67的防塵防水等級,能夠應對較惡劣的工作環境。
擁有1.5mm/30m的精度,能夠保證項目質量。
具體方案如下:
場地平整工作中,徠卡Rugby620激光掃平儀配合激光接受器使用,在工作現場架設徠卡Rugby620激光掃平儀,按壓開機按鈕,儀器開機后自動整平,按照指示燈提示開始工作,打開激光接收器并接收來自徠卡Rugby620激光掃平儀的激光信號,按照場地的標準高度將激光接收器固定在水準尺上,攜帶水準尺和激光接收器開始整平工作,按照激光接收器的屏幕顯示信息進行場地整平。

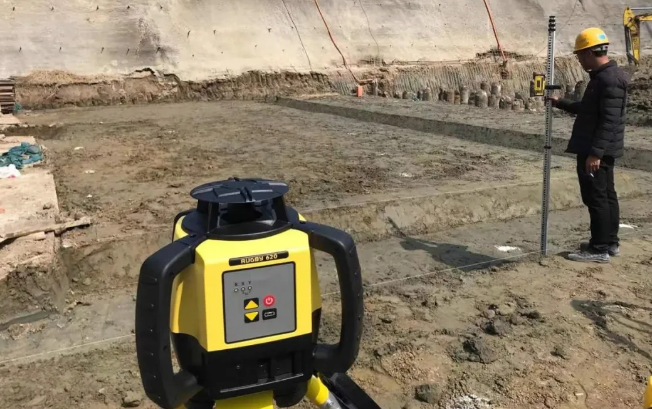

場地整平現場
平整度檢測中,準備工作同場地整平,根據激光接收器的屏幕顯示信息確定項目平整度是否達到要求,如下圖,工作現場是已經建好的引水槽,通過徠卡Rugby620激光掃平儀進行平整度檢測。
工作現場
室內水泥攤鋪中,在工作現場架設徠卡Rugby620激光掃平儀,激光接收器安裝在攤鋪機前端的整平板上,并接收來自徠卡Rugby620激光掃平儀的激光信號,攤鋪機的控制系統按照接收器提供的高度信息,對前端整平板進行高度調整,確保水泥攤鋪工作的平整度。
攤鋪機結構圖
項目總結:
根據客戶反饋,徠卡Rugby620激光掃平儀操作簡單,減少了培訓和學習時間;數據精度可靠,幫助用戶高質量的完成測量工作;儀器架設后開機自動整平,節省時間,提高了工作效率;在場地整平中,由之前的水準儀多人配合到現在的單人操作,為客戶節省了人力物力成本,除此之外,建筑施工過程中,徠卡Rugby激光掃平儀在設備安裝、高度標定等工作中都能得到很好的應用。
